Permalloy 54 Demir-Nikel Yumuşak Manyetik Hassas Alaşım (1J54)
Orta-ila-Yüksek Geçirgenliğe Sahip Yumuşak Manyetik Alaşım|%50Ni-Fe Serisi|1J54
Permalloy 54 (1J54), yaklaşık %50 nikel içeren, demir-nikel- bazlı, yumuşak manyetik hassas bir alaşımdır; manyetik ve kapsamlı özellikleri, krom, silikon ve manganez gibi elementlerin eklenmesiyle-ince ayarlanmıştır. Yüksek doygunluklu manyetik indüksiyon ve yüksek manyetik geçirgenlik ile karakterize edilen bu alaşım, orta dereceli manyetik alanlarda çalışan manyetik bileşenler ve hassas elektromanyetik yapısal parçalar için uygundur.
Permalloy 54 profillerinin tamamı için referans fiyat aralığı 30,00 – 50,00 ABD Doları/kg'dır; Nihai fiyatlandırma, sipariş spesifikasyonlarına, yüzey kaplama gerekliliklerine ve nikel (Ni) için uluslararası spot piyasa fiyatındaki dalgalanmalara göre belirlenir. Minimum sipariş miktarı (MOQ) 50 kg'dır ve üretim teslim süresi 12-20 iş günüdür. Isıl işlem, manyetik özellikler, boyutsal doğruluk ve kalite kontrolü ile ilgili gereksinimleri doğrulamak için müşteriyle koordinasyon sağlayacağız.
Ürün Bilgileri
Çin Ulusal Standardı(1J54): GB/T 14986.1; GB/T 14986.2
Rusya GOST: 50Н
Ortak uluslararası tanımlar: Permalloy 54, Alloy 54

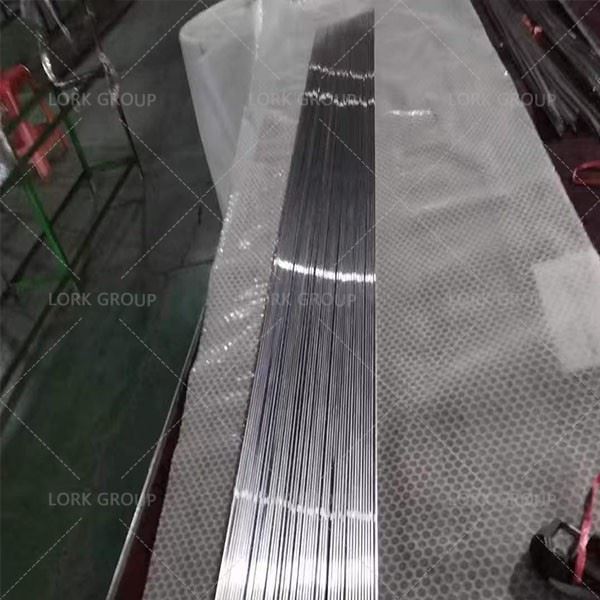

Teslimat durumu: soğuk-haddelenmiş şerit, soğuk-çekilmiş tel, soğuk-haddelenmiş (veya soğuk-çekilmiş) şerit, sıcak-haddelenmiş (veya dövme) çubuk.
Kimyasal Bileşim
| Öğe | Nikel(Ni) | Krom(Cr) | Silikon(Si) | Manganez(Mn) | Karbon(C) | Fosfor (P) | Kükürt(S) | Bakır(Cu) | Demir (Fe) |
| İçerik(%) | 49.50-51.00 | 3.80–4.20 | 1.10-1.40 | 0.60–1.10 | 0,03'ten küçük veya eşit | 0,02'den küçük veya ona eşit | 0,01'den küçük veya ona eşit | 0,20'den küçük veya ona eşit | dinlenmek |
Veriler GB/T 14986.2 ve Çin ve Yabancı Manyetik Malzemelerin Pratik El Kitabı'na dayanmaktadır.
Mekanik Özellikler
| Mülk | Sertleştirilmiş Durum |
Yumuşatılmış Durum |
| Çekme Dayanımı | 885 MPa | 500MPa |
| Verim Gücü (%0,2) | 835 MPa |
150MPa |
| Uzama | 2% | 40% |
| Sertlik | 190 SBW | 125 ağır ağır |
Yukarıdaki veriler tipik referans değerleridir ve tüm ürün spesifikasyonları için garanti edilen tedarik değerlerini temsil etmez.
Manyetik Özellikler
| Ürün Çeşitleri | Seviye | Nominal kalınlık veya çap (mm) | Maksimum manyetik geçirgenlik (mH/m) | Zorlayıcılık (A/m) | Doygunluk manyetik akı yoğunluğu (T) |
| Soğuk-haddelenmiş şerit | Ⅰ | 0.005 |
dk10.00 |
maksimum55,00 | dk1.00 |
| Ⅰ | 0,01 |
dk.12.50 |
maksimum40,00 | dk1.00 | |
| Ⅰ | 0.02-0.04 |
dk.20.00 |
maksimum20,00 | dk1.00 | |
| Ⅰ | 0,05-0,09 |
dk.25.00 |
maksimum16,00 | dk1.00 | |
| Ⅰ | 0.10-0.19 |
dk.31.30 |
maksimum12,00 | dk1.00 | |
| Ⅰ | 0,20-0.34 |
dk.35.00 |
maksimum9,60 | dk1.00 | |
| Ⅰ | 0,35-0,50 |
dk.40.00 |
maksimum8,00 | dk1.00 | |
| Ⅰ | 0.51-1.00 |
dk.40.00 |
maksimum8,00 | dk1.00 | |
| Ⅱ | 0,02-0,04 |
dk.31.00 |
maksimum12,00 | dk1.00 | |
| Ⅱ | 0.05-0.09 |
dk.31.00 |
maksimum12,00 | dk1.00 | |
| Ⅱ | 0.10-0.19 |
dk.35.00 |
maksimum10,00 | dk1.00 | |
| Ⅱ | 0.20-0.34 |
dk.37.50 |
maksimum10,00 | dk1.00 | |
| Ⅱ | 0.35-0,50 |
dk.44.00 |
maksimum8,00 | dk1.00 | |
| Sıcak-haddelenmiş (dövülmüş) levha/levha | - | 3.00-30 |
dk.20.00 |
maksimum20,00 | dk1.00 |
| Sıcak-haddelenmiş (dövülmüş) çubuk/çubuk | - | 8.00-150 |
dk.20.00 |
maksimum20,00 | dk1.00 |
Sağlanan veriler referans değerleridir; Ürün formuna, malzeme durumuna ve müşteri gereksinimlerine dayalı olarak belirli manyetik özellikleri geçerli standartlara göre doğrulayın.
Isıl İşlem
Permalloy 54 için önerilen ısıl işlem prosedürü şu şekildedir: koruyucu atmosferde veya vakumda 1100–1150 dereceye kadar ısıtın ve 3–6 saat bekletin; 200 derece/saati aşmayacak bir hızda 400-500 dereceye kadar soğutma; daha sonra fırından boşaltmadan önce en az 400 derece/saatlik bir hızla 200 derecenin altına soğutun.
Bu ısıl işlem protokolü öncelikle bir referans görevi görür ve seri üretim için kullanılan proses spesifikasyonlarının yerini doğrudan alamaz. Gerçek üretimde süreç doğrulaması, ekipman yetenekleri, ürün kesiti, malzeme grubu, fırın sıcaklığı tekdüzeliği ve manyetik özelliklerle ilgili müşteri gereksinimleri temel alınarak gerçekleştirilmelidir.
Çalışma ortamı
Sıcaklık Koşulları: Uzun-süreli kullanım için önerilen çalışma sıcaklığı aralığı genellikle -50 derece ile +200 derece arasındadır. Curie sıcaklığı yaklaşık 360 derecedir; bu sıcaklığın aşılması ferromanyetizma kaybına ve manyetik özelliklerde keskin bir düşüşe neden olur. Sonuç olarak, alaşım Curie noktasına yaklaşan sıcaklıklarda kullanıldığında manyetik özelliklerin stabilitesi özel değerlendirme gerektirir.
Atmosfer ve Ortam Koşulları: Hidrojen, vakum veya inert atmosferlerde tavlamaya uygundur. Bitmiş ürün kuru atmosferik ortamlarda temel korozyon direnci sergilerken nemli veya aşındırıcı ortamlarda paslanmaya eğilimlidir; Uzun-süreli kullanım için yüzey koruma işlemi önerilir.
Stres Koşulları: Orta derecede manyetik alanlar içeren manyetik çekirdek uygulamaları için uygundur, yüksek geçirgenlik ve yüksek doygunlukta manyetik indüksiyon dengesi sunar; küçük-ile-orta güçteki transformatörler, röleler ve bobinler için idealdir. Ultra-yüksek başlangıç geçirgenliği gerektiren son derece zayıf manyetik alanlar içeren uygulamalar için uygun değildir (bu tür durumlar için 1J79 veya 1J85 gibi alaşımlar seçilmelidir).
Kaçınılması Gereken Çalışma Koşulları: Son derece zayıf manyetik alanlar içeren yüksek-hassasiyetli algılama uygulamaları için uygun değildir. Tavlanmış bitmiş ürün, mekanik strese karşı oldukça hassastır; herhangi bir bükme, damgalama veya titreşim manyetik geçirgenliği azaltacaktır ve manyetik özellikleri eski haline getirmek için işleme sonrasında-yeniden tavlama gerektirecektir. Aynı zamanda yüksek derecede aşındırıcı ortamlara sahip ortamlar için de uygun değildir.
