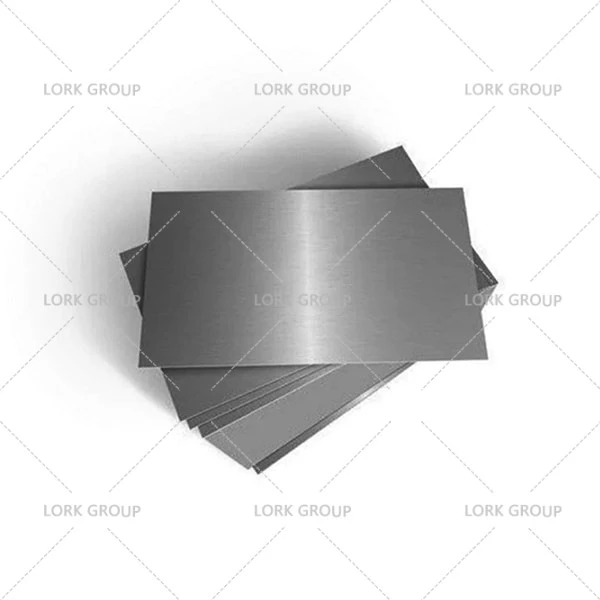

Nimonic 105 Nikel Alaşımlı Levha (W.Nr. 2.4634)
Nimonic 105 Alaşımlı Levha, aşırı termal ve mekanik koşullarda esneklik gerektiren uygulamalar için seçilen birinci sınıf bir malzemedir. Kullanımı stratejiktir ve özellikle havacılık ve enerji sektörlerinde yüksek performansı maliyet hususlarıyla dengeler.
Nimonic 105 alaşımlı levha, işlenmiş nikel-kobalt-krom bazlı alaşımdır. Katı-çözelti güçlendirmesi için molibden ilavesiyle Alloy 105 üstün güç ve ısı direnci sunar. Alaşım, 950 dereceye kadar sıcaklıklarda yüksek sürünme-kopma özelliklerine sahiptir.
Isıl İşlem
Nimonic 105 alaşımlı levha 4 dört adımda ısıl işleme tabi tutulabilir. Adımlar aşağıdaki gibidir:
1149 derecede (2100 derece F) 4 saat süreyle çözelti tavlaması, ardından havayla soğutma.
1056 derecede (1925 derece F) 16 saat ısıtma, ardından havayla soğutma.
849 derecede (1560 derece F) 16 saat ısıtma.
Yağış-sertleşmesine ulaşmak için hava soğutması.
Kimyasal Bileşim
|
Öğe |
İçerik (%) |
|
Nikel, Ni |
51 |
|
Kobalt, Co |
18-22 |
|
Krom, Cr |
14-15.7 |
|
Molibden, Mo |
4.50-5.50 |
|
Alüminyum, Al |
4.50-4.90 |
|
Demir, Fe |
1 |
|
Manganez, Mn |
1 |
|
Silikon, Si |
1 |
|
Titanyum, Ti |
0.90-1.50 |
|
Bakır, Cu |
0.20 |
|
Zirkonyum, Zr |
0.15 |
|
Karbon, C |
0.12 |
|
Kükürt, S |
0.010 |
|
Bor, B |
0.0030-0.010 |
Fiziksel Özellikler
|
Özellikler |
Metrik |
İmparatorluk |
|
Yoğunluk |
8,01 g/cm³ |
0,289 lb/inç³ |
|
Erime noktası |
1327 derece |
2420 derece F |
Mekanik Özellikler
|
Özellikler |
Metrik |
İmparatorluk |
|
Çekme mukavemeti (çökeltmeyle sertleştirilmiş, oda sıcaklığındaki değer) |
1150MPa |
167000 psi |
|
Akma dayanımı (çökelmeyle sertleştirilmiş, oda sıcaklığındaki değer, @gerinim %0,200) |
770 MPa |
112000psi |
|
Kopma uzaması (yağışla sertleştirilmiş) |
25% |
25% |
Termal Özellikler
|
Özellikler |
Metrik |
İmparatorluk |
|
Termal genleşme katsayısı (@20-100 derece /68-212 derece F) |
12,2 µm/m derece |
6,78 µinç/inç derece F |
|
Isı iletkenliği |
10,89 W/mK |
75,58 BTU inç/saat.ft². F derecesi |
Tavlama
Nimonic 105, 1149 derecede (2100 derece F) çözelti ısıl işlemine tabi tutulabilir ve daha sonra havada soğutulabilir.
Soğuk Çalışma
Nimonic 105'in soğuk- işlenmesi için standart takımlama yöntemleri kullanılır. Sade karbonlu çeliklerin kullanılması, aşınmaya neden olabileceğinden önerilmez. Yumuşak kalıp malzemeleri ve ağır-işe uygun yağlayıcılar kullanılarak aşınma azaltılabilir.
Kaynak
Nimonic 105 için önerilen kaynak teknikleri arasında gaz-tungsten ark kaynağı, gaz metal-ark kaynağı, tozaltı-ark kaynağı ve korumalı metal-ark kaynağı yer alır. Kaynak işlemi için uygun bir alaşım dolgu metalinin kullanılması tavsiye edilir ve uygun bir dolgu maddesi yoksa Ni, Co, Cr veya Mo açısından zengin bir alaşım kullanılabilir. Eşleşen bir dolgu metalinin yokluğunda.
Şekillendirme
İyi bir sünekliğe sahip olduğundan Nimonic 105'in şekillendirme işleminde geleneksel yöntemler ve{0}ağır hizmet yağlayıcıları kullanılır. Yaygın olarak bulunan çeliklerden daha güçlü olduğundan bu alaşım için güçlü ekipman önerilir.
İşlenebilirlik
Nimonic 105 geleneksel işleme yöntemleriyle işlenebilir. Bu alaşım daha yüksek seviyede yapışkanlığa ve dayanıklılığa sahiptir ve işleme süreci sırasında işlenerek-sertleştirilir. İşleme işlemi sırasında kalıplama ve ağır-iş işleme ekipmanlarının kullanılması, kesme işleminden önce bu alaşımın iş-sertleşmesinin veya tırlamasının en aza indirilmesini sağlar. Ağır yağlayıcılar delik delme, kılavuz çekme, delme veya broşlama işlemleri için uygundur; su-bazlı soğutucular ise frezeleme, taşlama veya tornalama gibi yüksek-hızlı işlemler için önerilir.
Başvuru
Nimonic 105, yüksek-sıcaklıktaki gaz türbini bileşenleri için kullanılır.
- Türbin kanatları
- Diskler
- Dövmeler
- Halka bölümleri
- Cıvatalar ve bağlantı elemanları.
